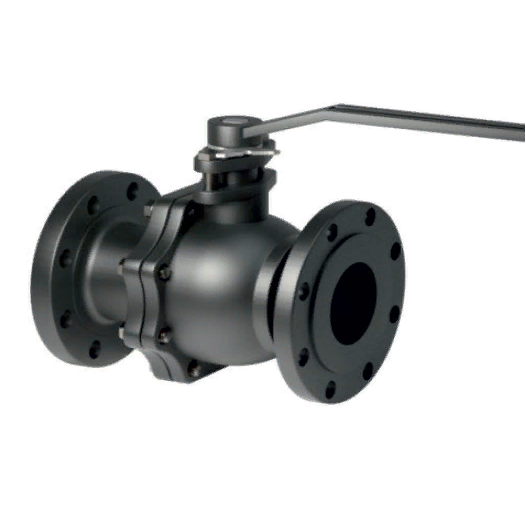

Главная/Кран шаровой чугунный КШЧ TL 41/TAFLINE СЕРИЯ КШЧ Кран шаровый полнопроходной чугунный DN50 КШЧ-006TL41
TAFLINE КШЧ-006TL41 Кран шаровой чугунный фланцевый Ду50 Ру16,двусоставной,корпус ковкий высокопрочный чугун GGG40, шар-нержавеющая сталь SS304,управление — рукоятка
Кран шаровый полнопроходной фланцевый чугунный TAFLINE СЕРИЯ TL41 Ду 50 Ру 16 КШЧ-006TL41
Назначение:
Шаровый кран чугунный полнопроходной односоставной ТАФЛАЙН КШЧ-006TL41 DN50 PN16 предназначен для использования в качестве запорной арматуры для горячей и холодной промышленной воды, пара, воздуха и неагрессивных сред.
Краны чугунные фланцевые TAFLINE выполнены из ковкого чугуна марки GGG40, шар изготовлен из нержавеющей стали марки SS304, чугунные шаровые краны имеют рукоятку для открытия/закрытия потока, корпус КШЧ-006TL41 имеет односоставную структуру.
Применение:
-
Системы тепло- и холодоснабжения
-
Тепловые пункты и котельные
-
ГВС и ХВС
| Наименование параметра | Значение |
|
Рабочая среда
|
Вода, раствор гликоля до 50%
|
|
Номинальный диаметр*, DN, мм
|
15-200
|
|
Номинальное давление, PN
|
16
|
|
Тип присоединения к трубопроводу
|
Фланцевое
|
|
Класс герметичности по ГОСТ 9544-2015
|
А
|
| Способ управления | Рукоять |
| Температура рабочей среды t, ℃ | От - 20 до + 150 |
| Климатическое исполнение (параметры окружающей среды: температура t, ℃ и относительная влажность воздуха, %, не более) | От - 15 до + 70; 80% |
| Средний полный срок службы (до списания), лет, не менее | 10 |
| Назначенный срок службы, лет | 10 |
| Назначенный ресурс, циклов | 6 000 |

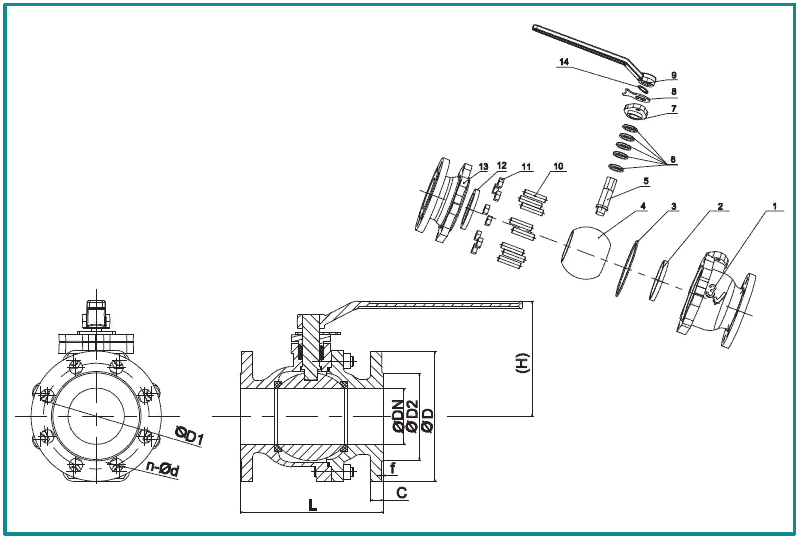

| Артикул | Ду | L | H | D | D1 | D2 | n-d | C | f |
| КШЧ-004TL41 | 32 | 130 | 100 | 140 | 100 | 77 | 4-19 | 18 | 2 |
| КШЧ-005TL41 | 40 | 140 | 110 | 150 | 110 | 87 | 4-19 | 19 | 2 |
| КШЧ-006TL41 | 50 | 150 | 120 | 165 | 125 | 102 | 4-19 | 19 | 2 |
| КШЧ-007TL41 | 65 | 170 | 140 | 185 | 145 | 127 | 4-19 | 19 | 2 |
| КШЧ-008TL41 | 80 | 180 | 165 | 200 | 160 | 142 | 8-19 | 19 | 2 |
| КШЧ-009TL41 | 100 | 190 | 186 | 220 | 180 | 162 | 8-19 | 19 | 2 |
| КШЧ-010TL41 | 125 | 200 | 210 | 250 | 210 | 183 | 8-23 | 19 | 2 |
| КШЧ-011TL41 | 150 | 210 | 252 | 285 | 240 | 213 | 8-23 | 19 | 2 |
| КШЧ-012TL41 | 200 | 400 | 300 | 340 | 295 | 268 | 12-23 | 20 | 2,5 |
| № | Наименование детали | Материал |
| 1 | Корпус | Ковкий чугун GGG40 |
| 2 | Уплотнительное кольцо | PTFE |
| 3 | Средняя прокладка | PTFE |
| 4 | Шар | Нерж.сталь SS304 |
| 5 | Шпиндель | Нерж.сталь SS410 |
| 6 | Сальник | PTFE |
| 7 | Манжета | Ковкий чугун GGG40 |
| 8 | Уплотнитель | Нерж. сталь SS410 |
| 9 | Рычаг | Ductile iron |
| 10 | Болт | Carbon steel |
| 11 | Гайка | Carbon steel |
| 12 | Уплотнительное кольцо | PTFE |
| 13 | Крышка | Ковкий чугун GGG40 |
| 14 | Пружина | Нерж.сталь SS304 |
Комплект поставки:
- Кран чугунный фланцевый с рукоятью КШЧ-006TL41
- Упаковка
- Паспорт (предоставляется по запросу в электронной форме)
- Руководство по эксплуатации (предоставляется по запросу в электронной форме)
Номинальный диаметр Ду (DN) мм:
50
Монтажная длина, мм.:
150
Материал корпуса:
Ковкий чугун GGG40
Материал шара:
Нержавеющая сталь SS304
Конструкция:
Двусоставной
Тип присоединения к трубопроводу:
Фланцевое
Макс. рабочее давление, Бар:
16
Тмин/ Тмакс,°С:
от -20 до +150
Управление:
Рукоятка
Класс герметичности:
Класс А по ГОСТ Р 9544-2015
Ресурс работы:
6 000 циклов
Бренд:
TAFLINE
Авторизуйтесь, чтобы оставить комментарий
Гарантийный срок службы 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки.
TAFLINE гарантирует, что кран шаровый полнопроходной фланцевый чугунный TAFLINE СЕРИЯ TL41 Ду 50 Ру 16 КШЧ-006TL41 будет работать в соответствии с проектными показателями при условии соблюдения заказчиком требований эксплуатационной документации.
